정밀 엔지니어링된 렌즈 광섬유 커플링으로 차세대 광학 성능 구현

고품질 렌즈 광섬유 커플링으로 뛰어난 광학 정렬과 전송을 실현하세요. 까다로운 애플리케이션에서 최고 성능을 발휘하도록 설계되었습니다.

렌즈 광섬유 커플링이란 정확히 무엇인가요?

렌즈 광섬유 커플링은 광섬유 끝단을 작은 렌즈처럼 동작하도록 가공하여, 빛을 효율적으로 집속, 방향 전환하거나 다른 광학 장치 또는 광섬유에 정합하는 기술을 말합니다. 특수하게 형상화된 팁(구면, 원추형, 쐐기형, 이중 원추형 등)은 광섬유 끝에 렌즈를 형성하여, 결합을 위한 빔 프로파일을 변환하고 최적화합니다.
일반적인 광섬유 단면은 발산하는 빔을 방출하므로, 렌즈가 없으면 광섬유의 광 모드가 수신 광학계나 광섬유 코어와 잘 정렬되지 않을 수 있습니다. 렌즈 광섬유 커플링은 스폿 크기를 줄이고, 작동 거리를 확장하며, 모드 정합을 개선하고 정렬 민감도를 낮춤으로써 이 문제를 해결합니다.
한마디로,렌즈 광섬유 커플링단순한 광섬유 단면을 통합 마이크로 광학 인터페이스로 바꾸어, 광학 시스템에서 더 정밀하고 효율적인 연결을 가능하게 합니다.

그 중요성 — 렌즈 광섬유 커플링의 이점

렌즈 광섬유 커플링 방식을 선택하면, 시스템 성능에 의미 있는 차이를 만들어내는 여러 이점을 누릴 수 있습니다:

• 더 높은 결합 효율: 빔 형상과 모드 정합을 최적화함으로써, 광섬유 간 또는 모듈로 전달되는 광량이 극대화됩니다.

• 향상된 정렬 공차와 작동 거리: 많은 렌즈 광섬유는 작동 거리가 더 길고 위치 정렬 공차가 넓어, 조립 비용과 복잡성을 줄여줍니다.

• 소형 광학 풋프린트: 렌즈가 광섬유 팁에 직접 통합되어, 광 경로를 단순화하고 부피가 큰 외부 광학장치를 없앱니다.

• 향상된 신호 무결성과 낮은 손실: 특히 단일 모드 광섬유의 경우, 모드 필드 직경을 일치시키고 발산을 줄이면 삽입 손실이 낮아지고 결합 안정성이 향상됩니다.

• 다양한 애플리케이션 대응: 텔레콤 모듈, 광섬유 결합 레이저 다이오드부터 현미경, 분광학, 의료용 프로브에 이르기까지 — 렌즈 광섬유 커플링은 폭넓은 용도에 활용됩니다.

대규모 렌즈 광섬유 커플링 설계 방법

효과적인 렌즈 광섬유 커플링의 핵심은 정밀 제조, 맞춤 팁 형상화, 코팅 제어입니다. 그 과정은 다음과 같습니다:

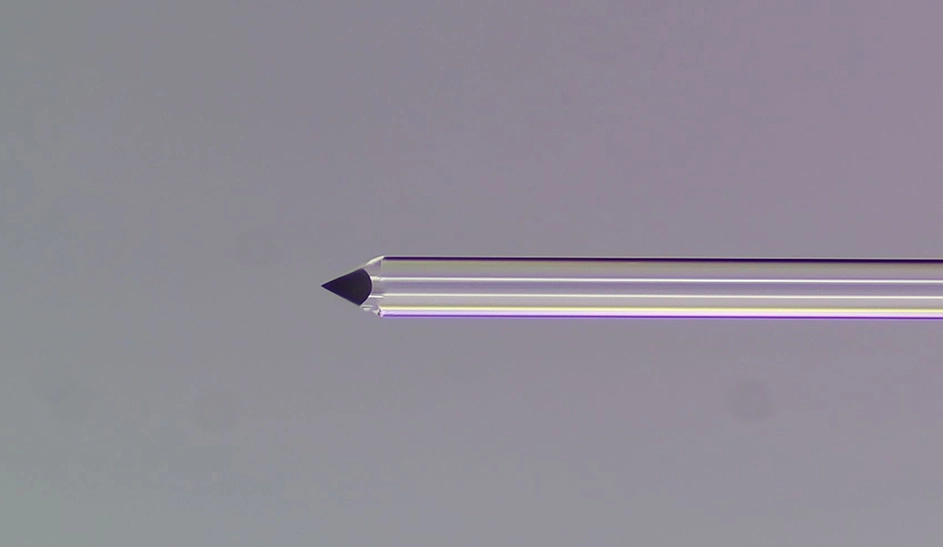

1. 광섬유 팁 형상화 – 광섬유 끝단을 원하는 렌즈 형상(구면, 원추형, 쐐기형, 이중 원추형, 각도 연마)으로 정밀하게 연마, 그라인딩 또는 테이퍼링합니다. 각 형상은 빔 프로파일과 목표 애플리케이션에 따라 선택됩니다.

2. 모드 정합 최적화 – 단일 모드 광섬유와 도파관 또는 레이저 다이오드로의 긴밀한 결합을 위해, 형상은 목표 장치의 모드 필드 직경, 개구수, 광 경로에 맞게 설계됩니다.

3. 반사 방지(AR) 코팅 또는 금속화 – 후방 반사를 최소화하고, 투과율을 개선하며, 고출력 애플리케이션을 지원하기 위해 렌즈 팁에 코팅 또는 금속화를 적용할 수 있습니다.

4. 품질 및 신뢰성 시험 – 결합 손실과 정렬 오차가 시스템 성능을 좌우할 수 있으므로, 각 렌즈 광섬유가 엄격한 광학적·기계적 기준을 충족하도록 보장합니다.

이러한 엔지니어링 접근 방식으로, 광섬유 결합 레이저 다이오드, 포토닉 칩 인터페이스, 정밀 센서 등 고성능 광학 모듈에 매끄럽게 통합되는 신뢰할 수 있는 렌즈 광섬유 커플링이 탄생합니다.

애플리케이션 하이라이트 — 렌즈 광섬유 커플링이 빛나는 분야

렌즈 광섬유 커플링이 실질적인 가치를 제공하는 대표적인 사용 사례는 다음과 같습니다:

• 텔레콤 및 데이터센터 광학: 소구경 광섬유나 광집적회로(PIC)로의 효율적인 결합은 고속 데이터 링크에 매우 중요합니다. 렌즈 광섬유는 더 낮은 손실과 향상된 정렬 공차로 이를 실현합니다.

• 광섬유 결합 레이저 다이오드 및 증폭기: 광섬유 레이저를 펌핑하거나 광섬유를 통해 레이저 출력을 전달할 때, 렌즈 광섬유 커플링은 효율적인 광 전달과 최소한의 손실을 보장합니다.

• 생체 의료 이미징 및 분광학: 내시경이나 광간섭 단층촬영(OCT)과 같은 애플리케이션에서, 렌즈 광섬유를 통한 소형·고정밀 광 전달은 해상도와 신호 무결성을 향상시킵니다.

• 산업용 비전 및 레이저 가공: 정밀한 광 전달, 빔 형상화, 광학 센서로의 결합이 필요한 시스템을 위해, 렌즈 광섬유 커플링은 강력하고 재현 가능한 인터페이스를 제공합니다.

• 양자 및 센서 기술: 마이크로시스템과 집적 포토닉 장치는 종종 작은 도파관 구조로의 긴밀한 결합을 필요로 하는데, 이는 렌즈 광섬유 커플링이 탁월한 분야입니다.




올바른 렌즈 광섬유 커플링 솔루션을 선택한다는 것은 광학 설계, 모드 정합 및 고정밀 제작을 이해하는 제조업체와 협력하는 것을 의미합니다. 올바르게 이루어지면, 성능을 향상시키고 조립을 단순화하며 첨단 광학 시스템을 안정적으로 지원하는 결합 인터페이스를 확보할 수 있습니다.
